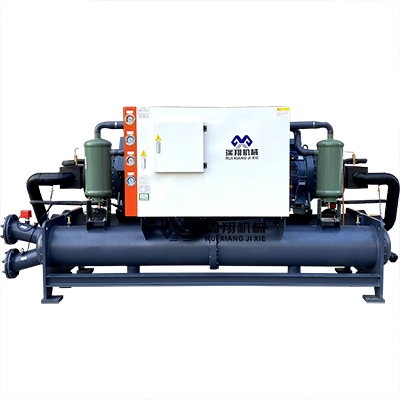

双机头水冷螺杆式冷水机组特点
一、压缩机
一、压缩机
台湾汉钟半封闭螺杆压缩机(两个），轴承寿命更长，可确保长时间运行
压机内置三级油分离器，长效的10µm油过滤器，润滑效果明显改善
四个能量调节阀可满足
四级分段能量调节
25%-100%无级能量调节
特有节能器吸气位置随能量调节阀可变，更加节能
多种制冷剂可供选择，除R22外，还可选用R407C等环保冷媒
二、冷凝器和蒸发器
采用高效卧式壳管式换热器
产品符合国家压力容器要求
采用进口优质管板及螺纹铜管作为原料，大大增加冷媒与水的换热效率
产品流程结构简洁，换热稳定，维修保养方便
产品具有外形美观，体积小，换热量大，故障率低等优点
三、微电脑控制器
采用嵌入式高速微处理器，性能远高于同行业中使用的单片机
配备稳定性高的记忆体，512K的程序储存容量，128K的断电数据保存容量，储存数据稳定且不会掉失
芯片结构紧凑，发热量低，抗干扰能力强
具备定时开关机功能，具备故障查询，故障报警功能
可定制采用485通讯传输技术，传输数据远且信号不衰减，最远可达1200米
具备多控制器联机控制功能，预留PC电脑监控功能
具备在线多语言切换功能
触摸屏全图形人机界面，提供密码口令保护功能，操作方便简单
| 水冷螺杆式冷水机(单压缩机）系列参数Technical parameters of Water cooled Screw Type Chiller(Single head) | |||||||||
|
型号Mode 项目Item |
RX-40SW | RX-50SW | RX-60SW | RX-70SW | RX-80SW | RX-100SW | RX-120SW | ||
| 制冷量Nominal Cooling capacity | kcal/h | 103888 | 135794 | 147920 | 180600 | 210700 | 269180 | 321124 | |
| kw | 120.8 | 157.9 | 172 | 210 | 245 | 313 | 373.4 | ||
| 输入总功率Total input power | kw | 30.5 | 37.9 | 45.5 | 52.9 | 60.5 | 75 | 90 | |
| 最大运行电流 Max.running current | A | 61 | 75.8 | 91 | 105.8 | 121 | 150 | 180 | |
| 电源Power supply voltage | 3PH 380V 50HZ(200V/220V/415V 50HZ/60HZ) | ||||||||
| 制冷剂refrigerant | 名称Type | R22(R407C/R134a/R410A) | |||||||
| 充注量Charge | kg | 20 | 25 | 30 | 35 | 40 | 50 | 60 | |
| 控制方式Control mode | 外平衡感温式热力膨胀阀 Thermostatic expansion valve) | ||||||||
| 压缩机 Compressor | 类型Type | 半封闭螺杆式 Semi-Hermetic screw type) | |||||||
| 功率Power | kw | 30 | 37.5 | 45 | 52.5 | 60 | 75 | 90 | |
| 启动方式Starting method | Y-△ | ||||||||
| 能量调节范围 Capacity control type | ％ | 0-33-66-100 | 0-25-50-75-100 | ||||||
| 蒸发器Evaporator | 类型Type | 干式壳管式Shell and Tube | |||||||
| 冷冻水量Chilled fluid flow | m³/h | 20.7 | 26 | 30.4 | 42.3 | 48.2 | 55 | 68.2 | |
| 进出水管径Inlet/outlet pipe caliber | Inch | 3'' | 3'' | 3'' | 3'' | 4'' | 4'' | 4'' | |
| 冷凝器Condenser | 类型Type | 壳管式Shell and Tube | |||||||
| 冷却水量Cooling fluid flow | m³/h | 26 | 32.5 | 37.8 | 52.1 | 59.3 | 67.7 | 83.7 | |
| 进出水管径Inlet/outlet pipe caliber | Inch | 3'' | 3'' | 3'' | 3'' | 4'' | 4'' | 4'' | |
| 安全保护装置Safety protection | 压缩机过热保护，机组过载保护装置，高低压力保护装置，防冻保护装置，电源逆相/缺相保护器，可熔栓，水流开关Compressor overheating, overloading, high/low pressure ,flo switch, phase sequence, phase-missing, Solube bolt, anti-freezing. | ||||||||
| 机械尺寸Dimension | 长L | mm | 2000 | 2000 | 2350 | 2400 | 2500 | 3000 | 3100 |
| 宽W | mm | 1040 | 1040 | 1045 | 1060 | 1200 | 1110 | 1180 | |
| 高H | mm | 1400 | 1400 | 1400 | 1400 | 1500 | 1500 | 1500 | |
| 机组重量 Weight | kg | 820 | 950 | 1120 | 1300 | 1560 | 1720 | 2030 | |
| 运行重量 Running weight | kg | 970 | 1060 | 1270 | 1480 | 1780 | 1960 | 2250 | |
| 备注：1.制冷量是依据冷冻水入口温度12℃，出口温度7℃；冷却水入口温度30℃，出口温度35℃计算得出。2.工作范围：冷冻水温度范围：3℃至35℃；冷冻水进出水温差：3℃至8℃；冷却水温度范围：18℃至30℃；冷却水进出水温差：3.5℃至10℃。上述规格尺寸如有变更，恕不另外通知。 | |||||||||
| Note: 1. nominal cooling capacity calculated according to:lnlet/outlet chilled fluid temperature : 12℃/17℃ ,Inlet/outlet cooling water temperature: 30℃/35℃. 2. Working condition:The temperature range of chilled fluid is from 5℃to 30℃,The temperature difference between inlet and outlet chilled fluid is from 3℃ to 8℃,The temperature range of cooling water from 18℃ to 30℃ Temperature difference between inlet and outlet cooling water is from 3.5℃to 10℃.We reserve the right to modify the above information without further notice | |||||||||
