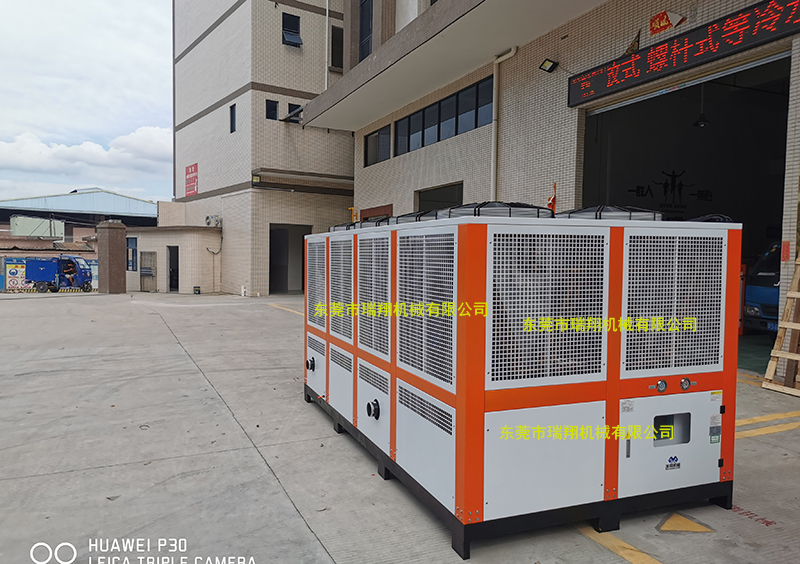

风冷螺杆式冷水机组

一、压缩机 采用最先进之台湾汉钟半封闭型螺杆式冷媒压缩机。 设计寿命长达15万小时,相当于24小时运行时17年。 具有结构简单、运转宁静、使用寿命长、能量大、体积小、操作简便...

型 号 : RX-100SA
制冷量 : 300KW Kcal/h
最大功率 : KW
最大电流 : A

一、压缩机
采用最先进之台湾汉钟半封闭型螺杆式冷媒压缩机。设计寿命长达15万小时,相当于24小时运行时17年。具有结构简单、运转宁静、使用寿命长、能量大、体积小、操作简便等优点。一对阴阳子齿比为5:6的特种转子,保证了高压缩比的情况下的高效率,由于系统采用专门的容量控制,使容量控制系统变得十分简单。高加工的转子,无需油冷却系统。马达激活模式为Y-△激活。
二、PLC微电脑编程控制,控制面板为液晶触摸屏,高度自动化,操作方便,界面直观,可使机组在25%~100%间连续性能量调节(或无级能调),保证压缩机效能的完全发挥并帮助用户最大程度的节约运行费用。

三、冷凝器和蒸发器
采用高效卧式壳管式换热器
产品符合国家压力容器要求
采用进口优质管板及螺纹铜管作为原料,大大增加冷媒与水的换热效率
产品流程结构简洁,换热稳定,维修保养方便
产品具有外形美观,体积小,换热量大,故障率低等优点
四、不锈钢管路连接
氩弧焊接,无氧化皮,保证系统长时间运行清洁,管壁厚度为4mm,强度高、耐腐蚀、无泄漏(防HCl、HClO、Cl2等物质的腐蚀),另外机组本身也可涂防腐层。
五、. 机组各方面保护功能齐全,高低压保护、防水、防热保护(双重)、安全阀、过载保护、欠相、逆相、欠电压、过电压、水流保护等,电器为耐高温节点电器,密闭电控箱,确保机组安全可靠运行。
六.整机出厂前进行6小时性能检验试车,已经充好制冷剂和冷冻油,交货就位安装后,通电、接水即可开机使用。


                                                                            50P风冷螺杆式冷水机参数表


型  号
项  目

RX-50SA

制冷量
kcal/h 129000
kw 150
输入总功率 kw 62.5
最大运行电流 A 92
电 源 380V/3相4线/50Hz


制冷剂
名称   R410
充注量 kg 25
控制方式   外平衡感温式热力膨胀阀


压缩机
类型   半封闭螺杆式
功率 kw 37.5
启动方式   Y-△
能量调节范围 % 0-33-66-100


蒸发器
类型   壳管式蒸发器
冷冻水量 m3/h 25

进出水管径 Inch 3”


冷凝器
类型   壳管式
冷却水量 m3/h 38.5
进出水管径 Inch 3”
安全保护 压缩机过热保护,机组过载保护装置,高低压力保护,防冻保护装
置,电源逆相/缺相保护,可熔栓,水流开关


机械尺寸
mm 2400
mm 1900
mm 1900
机组重量 kg 1800
备注:1.制冷量是依据冷冻水入口温度12℃,出水温度7℃;冷却水入口温度30,出口温度35℃计算得出。
  1. 工作范围:冷冻水温度范围:5℃至30℃;冷冻水进出水温差:3℃至8℃;冷却水温度范围:18℃ 至30℃;冷却水进出水温差:3.5℃至10℃。

螺杆式冷水机组安装流程图
